宛如坦克一般佳能35mm f/1.4L II USM大拆解

支持键翻阅图片列表查看大图

全屏观看

2015.12.14 07:59:47

关闭

下一图集重新浏览进入相机图集首页关注@爱单反关注摄影师微博分享到微博

1 / 10

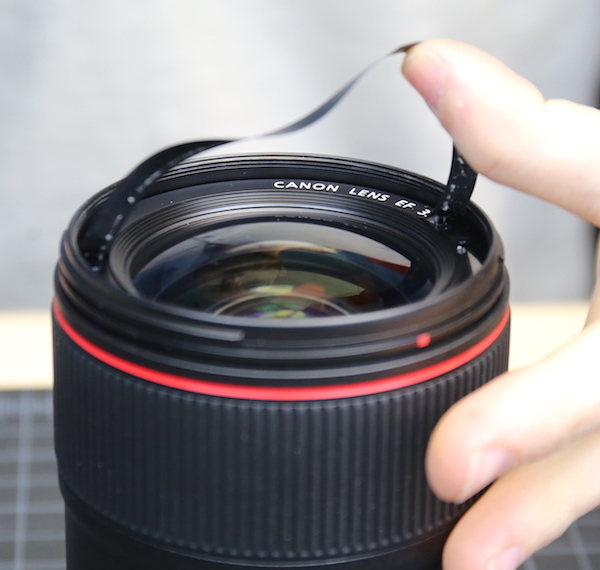

先由镜头前部入手，撕去镜头胶贴。

未来科技有多远 2016年值得期待新玩意

未来科技有多远 2016年值得期待...

被寄生虫变成僵尸的昆虫:

被寄生虫变成僵尸的昆虫:"吸脑者"...

收藏下载评论 0

版权所有请勿转载来源：新摄影

0条评论|0人参与网友评论

分享到微博

最热评论

最新评论

更多精彩评论>>

收藏成功查看我的收藏

已收藏!

您可通过新浪首页(www.sina.com.cn)顶部 “我的收藏”，查看所有收藏过的文章。

知道了

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307117_405804.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307117_405804.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307117_405804.jpg; 2015年12月14日 08:00; 先由镜头前部入手，撕去镜头胶贴。; 评论; 1307117

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307118_434509.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307118_434509.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307118_434509.jpg; 2015年12月14日 08:00; 随后用工具取出最表面的塑胶环。据Roger Cicala介绍，大部分镜头的塑胶环仅有结构上的用途，而35mm f/1.4L II的塑胶环与镜身更为紧密，加上环上的胶边，防水效果更为明显。; 评论; 1307118

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307119_287543.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307119_287543.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307119_287543.jpg; 2015年12月14日 08:00; 另外，比起其他镜头的三枚轻巧的螺丝，35mm f/1.4L II则用上了六枚加长型强化螺丝，螺丝后更有金属垫片，镜头结构更显细致紧密。; 评论; 1307119

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307120_153406.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307120_153406.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307120_153406.jpg; 2015年12月14日 08:00; 紧接着开始拆解镜头后部。; 评论; 1307120

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307121_744853.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307121_744853.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307121_744853.jpg; 2015年12月14日 08:00; 可以观察到镜头后部电路板上复杂的线路。; 评论; 1307121

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307122_899970.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307122_899970.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307122_899970.jpg; 2015年12月14日 08:00; 移除后方镜身后，更多内部结构逐渐显露出来。据介绍，自动对焦摩打后方的部分，用上了十分坚固的偏心轴环套模组，加上中央的大型固定螺丝，这是以往只会在超远长焦镜头和70-200 f/2.8 IS II才会使用到的工艺。; 评论; 1307122

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307123_450165.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307123_450165.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307123_450165.jpg; 2015年12月14日 08:00; 接下来拆解镜身外围部分。移除对焦环上的软胶部分后，对焦环上面还覆盖了一层胶纸，将对焦环上的所有螺丝孔完全覆盖。在这一点上，即便是其他防水镜头，也没有能够做到如此缜密。; 评论; 1307123

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307124_924253.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307124_924253.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307124_924253.jpg; 2015年12月14日 08:00; 取走对焦环后，可以看到上面另一组光学调整环套模组。; 评论; 1307124

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307125_336331.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307125_336331.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307125_336331.jpg; 2015年12月14日 08:00; 移除自动对焦摩打和外围镜筒后，就是镜片部分了。; 评论; 1307125

宛如坦克一般佳能35mm f/1.4L II USM大拆解: http://www.sinaimg.cn/dy/slidenews/5_img/2015_51/20550_1307126_607587.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2015_51/20550_1307126_607587.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2015_51/20550_1307126_607587.jpg; 2015年12月14日 08:01; 拆解的最后部分，更加凸显出了佳能镜头的坚固。转换焦距的螺旋环上，附有多组金属螺丝。而即便只是一个螺丝，其结构也十分复杂，用料上也更为讲究。; 评论; 1307126
