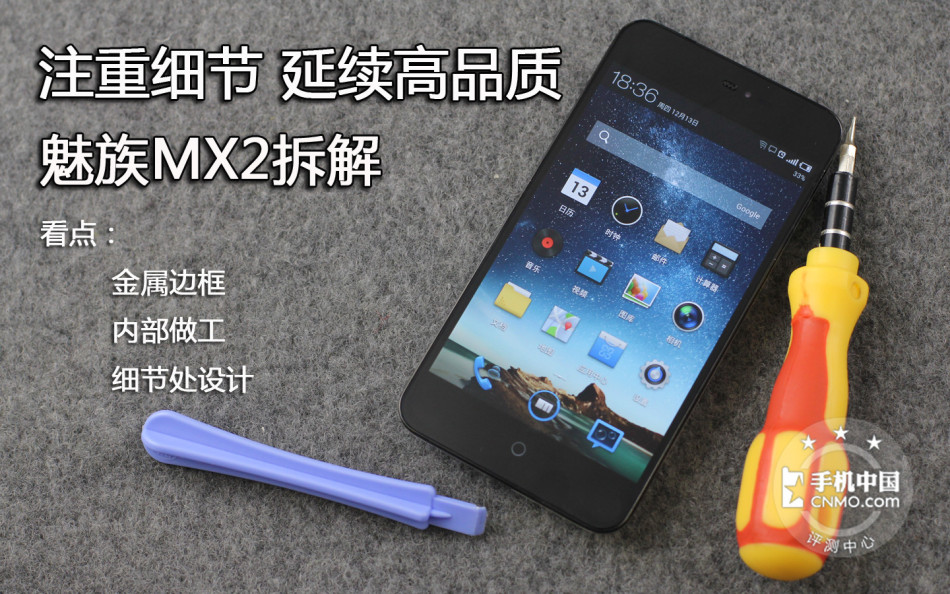

1-魅族MX2拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617460_102768.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617460_102768.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617460_102768.jpg
2012年12月14日 11:43
注重细节做工优秀 魅族MX2拆机详解
评论
617460
2-双料注塑工艺后盖
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617461_635498.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617461_635498.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617461_635498.jpg
2012年12月14日 11:43
从外观部分说起,魅族MX2将“MEIZU MX”字样用激光雕刻在双料注塑材质的里层,长时间使用后也不会磨掉,从这一点小改进上,我们已然看到了魅族对于MX2的精工细琢。
评论
617461
3-金属保护罩
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617462_321627.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617462_321627.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617462_321627.jpg
2012年12月14日 11:43
相比之前的MX,MX2在电池仓中加入了一层金属保护罩,将电池和内部芯片部分保护得很好。另外,手机的信息同样用激光雕刻在金属保护罩上,相比传统的贴纸方式更加美观。
评论
617462
4-独立闪光灯单元
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617463_406879.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617463_406879.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617463_406879.jpg
2012年12月14日 11:43
MX2的闪光灯单元依旧集成在了后盖上,并且MX2依旧可以更换后壳,每个更换的后壳上也都带有闪光灯单元。
评论
617463
5-双料注塑工艺后壳
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617464_270372.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617464_270372.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617464_270372.jpg
2012年12月14日 11:43
魅族MX2机身内部金属保护罩和天线、音腔部分共有长短12颗螺丝将它们牢牢固定,先拆掉音腔部分,金属保护罩才能顺利卸下。
评论
617464
6-金属保护罩
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617465_379593.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617465_379593.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617465_379593.jpg
2012年12月14日 11:43
拆卸金属保护罩,通过敲打的声音能够判断出确实为金属材质,同时金属保护罩内部还带有一层石墨散热材质,起到了散热的作用。
评论
617465
7-扬声器模块
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617466_561857.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617466_561857.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617466_561857.jpg
2012年12月14日 11:43
音腔和天线部分的模块较大,并且扬声器位置带有一层薄膜式的网状保护层。扬声器部分的密封很好,尽量减小了音质的损失,该部分采用触点连接方式与小主板相连。
评论
617466
8-固定按键金属支杆
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617467_669287.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617467_669287.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617467_669287.jpg
2012年12月14日 11:43
魅族MX2不管是音量键还是电源开关键也都采用了双料注塑的工艺制造,并且按键两端都被固定在了机身框架上的“小铁柱”上,安装很方便,同时也很牢靠。
评论
617467
9-主板部分露出
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617468_263581.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617468_263581.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617468_263581.jpg
2012年12月14日 11:43
主板部分使用了四颗螺丝将它固定在金属框架上,同时电池边上也有一长条塑料材质的固定卡条将电池卡死,另外主板上正反面总共有6个排线接口需要拆除。
评论
617468
10-整机三大部分
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617469_385304.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617469_385304.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617469_385304.jpg
2012年12月14日 11:43
MX2主体分为三部分:液晶屏框架、主板和电池。MX2的主板采用了L型的设计,同时我们也看到了一根非常小的射频线缆和一根非常粗的排线,将主板与小主板部分相连。
评论
617469
11-1800毫安时电池
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617470_668201.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617470_668201.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617470_668201.jpg
2012年12月14日 11:43
魅族MX2的电池容量达到了1800毫安时,并且电池本身的硬度也有很大提升,在之前拆机MX四核的时候,电池部分就因双面胶太牢固被翘变形,此次并没有出现这样的情况。
评论
617470
12-主板绝缘保护层
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617471_337894.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617471_337894.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617471_337894.jpg
2012年12月14日 11:43
在主板屏蔽罩上覆盖有绝缘保护层,由橡胶材质打造,并非石墨散热材质,由于使用的金属保护罩,绝缘保护层在起到绝缘作用的同时又能起到一定的缓冲作用,保护了主板。
评论
617471
13-Micro-SIM卡插槽
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617472_509070.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617472_509070.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617472_509070.jpg
2012年12月14日 11:43
SIM卡插槽,MX2依然支持Micro-SIM卡,符合目前智能手机的发展趋势。
评论
617472
14-拆卸摄像头
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617473_524443.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617473_524443.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617473_524443.jpg
2012年12月14日 11:43
遗憾的是此次MX2的主板屏蔽罩并没有采用MX上的那种卡扣形式,而是被焊死在了主板上,一旦拆除,主板可能就会受损,所以笔者并没有贸然行事,仅对能拆除的部分进行拆解。
评论
617473
15-800万像素背照镜头
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617474_444324.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617474_444324.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617474_444324.jpg
2012年12月14日 11:43
800万像素背照式主摄像头,光圈为F/2.4,采用排线的方式与主板相连接。
评论
617474
16-听筒特写
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617475_762134.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617475_762134.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617475_762134.jpg
2012年12月14日 11:43
听筒正、反面特写。
评论
617475
17-主板连接线特写
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617476_810451.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617476_810451.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617476_810451.jpg
2012年12月14日 11:43
主板连接线。
评论
617476
18-感应器和前置摄像头
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617477_226521.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617477_226521.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617477_226521.jpg
2012年12月14日 11:43
光线、距离感应器和前置摄像头部分,两者采用双面胶固定在一起,可分离。
评论
617477
19-前置摄像头特写
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617478_648346.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617478_648346.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617478_648346.jpg
2012年12月14日 11:43
前置摄像头特写。
评论
617478
20-振动单元、降噪麦克风、GPS天线
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617479_498586.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617479_498586.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617479_498586.jpg
2012年12月14日 11:43
MX2的振动单元马达被直接固定在了金属框架上,该部分我们还能看到耳机接口和降噪麦克风。机身顶部的金属框架缺口位置是GPS天线,露出能够更好地接受卫星信号,定位更精准。
评论
617479
21-小主板部分
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617480_249735.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617480_249735.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617480_249735.jpg
2012年12月14日 11:44
底部的小板主要功能包括天线连接、USB接口、主麦克风和Home键,采用4颗螺丝固定。
评论
617480
22-Home键荧光材料
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617481_638039.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617481_638039.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617481_638039.jpg
2012年12月14日 11:44
MX2创新的Home键是此次变动最大的部分,它不但具有新的功能,并且还带有夜光的效果,在黑暗环境下也能够看到它的存在,而这也要归功于按键部分带有的一圈荧光贴片。
评论
617481
23-金属机身框架
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617482_206212.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617482_206212.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617482_206212.jpg
2012年12月14日 11:44
早在MX双核时代,用户一直反应其采用的特殊卡扣使得后盖不太容易拆卸,而在新的MX2上,后壳卡扣经过重新设计,只留下了一个,方便了很多,其实不用开盖器也能开启后盖。
评论
617482
24-注重细节、延续高品质
http://www.sinaimg.cn/dy/slidenews/5_img/2012_50/22298_617483_242227.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_50/22298_617483_242227.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_50/22298_617483_242227.jpg
2012年12月14日 11:44
总结:魅族对手机本身品质的把控是毋庸置疑的,整体的做工与出色的工业设计在MX2上得以延续,另外,一些细节部分的重新设计和改进,让我们看到了魅族对于产品的认真态度。
