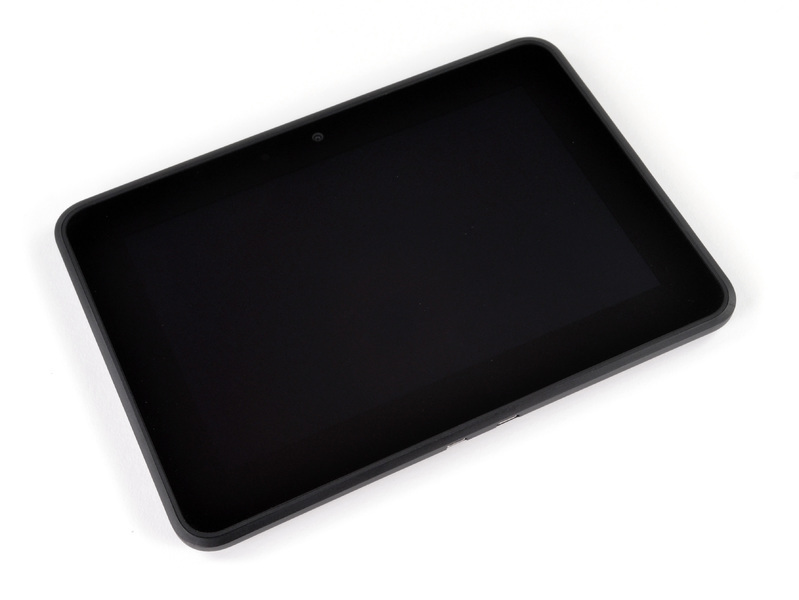

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590589_984347.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590589_984347.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590589_984347.jpg; 2012年09月18日 15:50; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590589

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590590_749164.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590590_749164.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590590_749164.jpg; 2012年09月18日 15:50; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590590

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590591_391617.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590591_391617.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590591_391617.jpg; 2012年09月18日 15:50; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590591

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590592_499357.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590592_499357.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590592_499357.jpg; 2012年09月18日 15:50; micro-USB和micro-HDMI端口置于底部; 评论; 590592

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590593_988332.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590593_988332.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590593_988332.jpg; 2012年09月18日 15:50; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590593

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590594_159778.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590594_159778.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590594_159778.jpg; 2012年09月18日 15:50; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590594

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590595_265713.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590595_265713.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590595_265713.jpg; 2012年09月18日 15:51; Kindle Fire HD（下）与Nexus 7（上）以及修正版Kindle Fire（主要规格、尺寸与2011年的一代Kindle Fire一致）对比，三者厚度分别为10.3mm、10.4mm、11.43mm; 评论; 590595

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590596_326889.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590596_326889.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590596_326889.jpg; 2012年09月18日 15:51; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590596

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590597_461626.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590597_461626.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590597_461626.jpg; 2012年09月18日 15:51; 很容易就打开了后盖; 评论; 590597

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590598_632544.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590598_632544.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590598_632544.jpg; 2012年09月18日 15:51; 2012年修正版Kindle Fire（左）与Kindle Fire HD对比：二代平板的主板和上一代Kindle Fire看上去很像，似乎只是改变了一些连接器的设计。; 评论; 590598

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590599_468487.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590599_468487.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590599_468487.jpg; 2012年09月18日 15:51; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590599

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590600_728629.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590600_728629.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590600_728629.jpg; 2012年09月18日 15:51; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590600

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590601_841963.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590601_841963.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590601_841963.jpg; 2012年09月18日 15:51; 拆解显示Kindle Fire HD配备的电池容量为4440mAh，16.43Wh; 评论; 590601

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590602_159279.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590602_159279.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590602_159279.jpg; 2012年09月18日 15:51; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590602

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590603_573239.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590603_573239.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590603_573239.jpg; 2012年09月18日 15:51; 移除的耳机模组; 评论; 590603

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590604_508270.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590604_508270.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590604_508270.jpg; 2012年09月18日 15:51; 去掉主板; 评论; 590604

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590605_174707.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590605_174707.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590605_174707.jpg; 2012年09月18日 15:51; 芯片识别，从左至右：欧胜WM8962E解码芯片、尔必达1GB DDR2 RAM内存、德仪TWL6032芯片、三星16GB闪存芯片、博通GPS单芯片系统BCM2076、Wi-Fi芯片B50 5222 12507A9A10。; 评论; 590605

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590606_284194.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590606_284194.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590606_284194.jpg; 2012年09月18日 15:51; 背面仅有一个MPU-6000多组件：整合了3轴陀螺仪、3轴加速器; 评论; 590606

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590607_737052.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590607_737052.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590607_737052.jpg; 2012年09月18日 15:51; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590607

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590608_838598.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590608_838598.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590608_838598.jpg; 2012年09月18日 15:51; Kindle Fire HD7的主要参数配置：7寸1280x800的IPS屏幕、一颗1.2GHz的双核处理器（集成PowerVR 3D显卡）、前置HD摄像头以及16GB/32GB存储。; 评论; 590608

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590609_314256.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590609_314256.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590609_314256.jpg; 2012年09月18日 15:51; 老版Kindle Fire主板，从左至右：德州仪器603B107、尔必达1GB DDR2 RAM、德仪LVDS83B电源控制器、三星8GB闪存、德仪WL1270B WLAN解决方案。; 评论; 590609

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590610_581460.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590610_581460.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590610_581460.jpg; 2012年09月18日 15:51; 移除扬声器; 评论; 590610

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590611_481628.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590611_481628.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590611_481628.jpg; 2012年09月18日 15:51; 移除扬声器; 评论; 590611

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590612_316569.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590612_316569.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590612_316569.jpg; 2012年09月18日 15:51; 移除唯一的、HD前置摄像头; 评论; 590612

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590613_763650.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590613_763650.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590613_763650.jpg; 2012年09月18日 15:51; 移除唯一的、HD前置摄像头; 评论; 590613

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590614_240419.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590614_240419.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590614_240419.jpg; 2012年09月18日 15:51; 移除内部框架; 评论; 590614

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590615_887603.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590615_887603.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590615_887603.jpg; 2012年09月18日 15:51; Wi-Fi天线; 评论; 590615

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590616_691814.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590616_691814.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590616_691814.jpg; 2012年09月18日 15:51; 内置的环境光传感器; 评论; 590616

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590617_770424.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590617_770424.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590617_770424.jpg; 2012年09月18日 15:51; LG制造的LD070WX3-SL01屏幕，坏消息是屏幕和玻璃面板整合到一起，所以坏屏的话只能去全换了; 评论; 590617

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590618_734955.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590618_734955.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590618_734955.jpg; 2012年09月18日 15:51; LG制造的LD070WX3-SL01屏幕，坏消息是屏幕和玻璃面板整合到一起，所以坏屏的话只能去全换了; 评论; 590618

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590619_267276.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590619_267276.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590619_267276.jpg; 2012年09月18日 15:51; 屏幕生产日期：2012年4月19日; 评论; 590619

Kindle Fire HD7拆解图赏: http://www.sinaimg.cn/dy/slidenews/5_img/2012_38/35098_590620_562805.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2012_38/35098_590620_562805.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2012_38/35098_590620_562805.jpg; 2012年09月18日 15:51; 拆解总结：后盖很容易就被拆开，非常便于维修；主板构造与之前一代Kindle Fire相比变化不大；LCD屏幕与保护玻璃焊接到一处，维修的话，只能全部换屏。; 评论; 590620
