好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/D8Nw-hhehtqh1248857.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/D8Nw-hhehtqh1248857.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/D8Nw-hhehtqh1248857.jpg/w50hdp.jpg
2018年08月03日 08:41

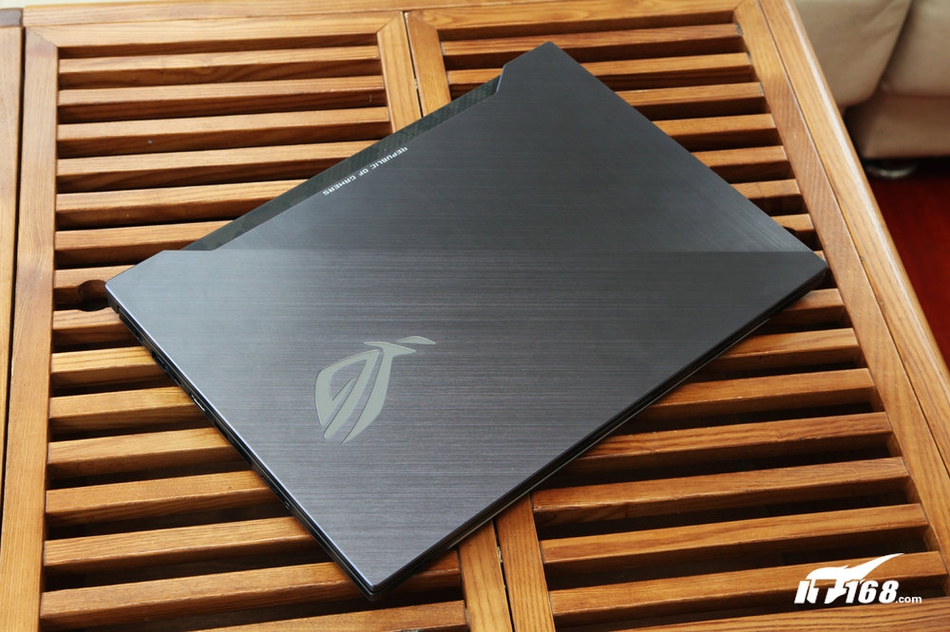

作为一款高端电竞游戏本,ROG枪神2不仅在外观上有着自己独特的风格,在硬件配置和性能上都达到了目前的顶级水平。八代酷睿,GTX1070 8GB显存,固态+机械存储,这些配置的性能足以应对目前所有主流游戏。
评论
1797336
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/Et8L-hhehtqh1248862.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/Et8L-hhehtqh1248862.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/Et8L-hhehtqh1248862.jpg/w50hdp.jpg
2018年08月03日 08:41
在还没有进行拆解前,我们继续放一些外观图集,毕竟很多网友还是第一次看到。 A面是ROG家族式的斜纹,暗色色调。右上角的ROG眼,与C面的海岸灯相呼应,在点亮时给人以不凡的感觉。
评论
1797337
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/pa_U-hhehtqh1248912.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/pa_U-hhehtqh1248912.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/pa_U-hhehtqh1248912.jpg/w50hdp.jpg
2018年08月03日 08:41
机身的外观尺寸为361×262×26.1mm,不是目前最轻薄的游戏本,但已经不算厚重了,毕竟才2.4kg左右的重量,15.6英寸的1080P屏幕,携带移动并不觉得困难。
评论
1797338
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/9MI8-fzrwica0048544.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/9MI8-fzrwica0048544.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/9MI8-fzrwica0048544.jpg/w50hdp.jpg
2018年08月03日 08:41
在今年的游戏本趋势里,除了硬件上的升级,就是屏幕的刷新率都普遍提高了。这款游戏本的刷新率为144Hz,3ms响应时间,此外,这款游戏本的B面还采用了榨边框的设计,所以在视觉上肯定是更好的。而较高的刷新率,保证游戏画面流畅不卡顿。
评论
1797339
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/9ubx-hhehtqh1248986.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/9ubx-hhehtqh1248986.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/9ubx-hhehtqh1248986.jpg/w50hdp.jpg
2018年08月03日 08:41
因为是三面窄边框设计,所以摄像头也被移植到下边框,毕竟现在笔记本上的摄像头用的少了,所以只要有一个能用就可以。
评论
1797340
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/JMIr-fzrwica0048546.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/JMIr-fzrwica0048546.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/JMIr-fzrwica0048546.jpg/w50hdp.jpg
2018年08月03日 08:41
C面的键盘区还是比较有个性的,左上角独立的功能键,可以更快捷地调节/关闭音量,以及一键启动ROG Gaming Center进入控制中心进行设置。专为射击游戏玩家定制的透明版WASD键位,辨识度高,快捷操控按键具有1.8mm的键程和0.25键腹曲线,令按压更加舒适。
评论
1797341
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/Iave-fzrwica0048548.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/Iave-fzrwica0048548.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/Iave-fzrwica0048548.jpg/w50hdp.jpg
2018年08月03日 08:41
触控板。
评论
1797342
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/o0Rn-hhehtqh1249124.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/o0Rn-hhehtqh1249124.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/o0Rn-hhehtqh1249124.jpg/w50hdp.jpg
2018年08月03日 08:41
功能键细节。
评论
1797343
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/egB5-hhehtqh1249230.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/egB5-hhehtqh1249230.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/egB5-hhehtqh1249230.jpg/w50hdp.jpg
2018年08月03日 08:41
电源键,此外这里还可以看到暗色的迷彩底纹,很有几分神秘感。
评论
1797344
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/b-MM-fzrwica0048553.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/b-MM-fzrwica0048553.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/b-MM-fzrwica0048553.jpg/w50hdp.jpg
2018年08月03日 08:41
特别的WASD按键
评论
1797345
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/KoyJ-hhehtqh1249324.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/KoyJ-hhehtqh1249324.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/KoyJ-hhehtqh1249324.jpg/w50hdp.jpg
2018年08月03日 08:41
带有多彩背光的键盘,可以在控制中心设置自己喜欢的风格。
评论
1797346
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/LYm--fzrwica0048555.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/LYm--fzrwica0048555.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/LYm--fzrwica0048555.jpg/w50hdp.jpg
2018年08月03日 08:41
接口主要集中在机身左侧,包括电源接口,RJ45网络接口,mDP 1.2,HDMI 2.0,2×USB3.1,Type-C Gen2,3.5mm音频接口。
评论
1797347
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/66/w1000h666/20180803/Kf0k-hhehtqh1249412.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/Kf0k-hhehtqh1249412.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/66/w1000h666/20180803/Kf0k-hhehtqh1249412.jpg/w50hdp.jpg
2018年08月03日 08:41
右侧包括SD卡读卡器,USB3.1 Type-A Gen2,以及散热出风口。这里顺便说一下,这款笔记本一共有3处出风口,右侧一个,另外2个在后侧。接下来我们就进入拆解,大家有想要了解的,也可以在评论中提出。
评论
1797348
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/SE6Q-hhehtqh1249424.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/SE6Q-hhehtqh1249424.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/SE6Q-hhehtqh1249424.jpg/w50hdp.jpg
2018年08月03日 08:41
接下来我们就对这款游戏本进行拆解。首先就是将后盖的所有螺丝拧掉,取下后就能看到内部的配件了。红色的主板非常醒目。
评论
1797349
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/7gLy-hhehtqh1249627.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/7gLy-hhehtqh1249627.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/7gLy-hhehtqh1249627.jpg/w50hdp.jpg
2018年08月03日 08:41
双通道32GB内存,这也是这款游戏本的最大支持内存。
评论
1797350
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/yb8I-hhehtqh1249606.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/yb8I-hhehtqh1249606.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/yb8I-hhehtqh1249606.jpg/w50hdp.jpg
2018年08月03日 08:41
海力士内存细节。
评论
1797351
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/PFrU-fzrwica0048564.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/PFrU-fzrwica0048564.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/PFrU-fzrwica0048564.jpg/w50hdp.jpg
2018年08月03日 08:41
内存颗粒。
评论
1797352
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/dUIa-hhehtqh1249911.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/dUIa-hhehtqh1249911.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/dUIa-hhehtqh1249911.jpg/w50hdp.jpg
2018年08月03日 08:41
存储方面,三星M.2固态硬盘512GB,机械硬盘是1TB。
评论
1797353
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/ewE5-hhehtqh1249688.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/ewE5-hhehtqh1249688.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/ewE5-hhehtqh1249688.jpg/w50hdp.jpg
2018年08月03日 08:41
三星固态硬盘。
评论
1797354
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/9ZdK-hhehtqh1249718.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/9ZdK-hhehtqh1249718.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/9ZdK-hhehtqh1249718.jpg/w50hdp.jpg
2018年08月03日 08:41
接口细节。
评论
1797355
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/AuAX-hhehtqh1249856.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/AuAX-hhehtqh1249856.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/AuAX-hhehtqh1249856.jpg/w50hdp.jpg
2018年08月03日 08:41
2.5英寸希捷1TB硬盘。
评论
1797356
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/It04-fzrwica0048561.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/It04-fzrwica0048561.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/It04-fzrwica0048561.jpg/w50hdp.jpg
2018年08月03日 08:41
左右双音箱系统。整体的音效还是不错的,就是音量略小。
评论
1797357
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/RPWK-fzrwica0048570.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/RPWK-fzrwica0048570.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/RPWK-fzrwica0048570.jpg/w50hdp.jpg
2018年08月03日 08:41
左右音箱。
评论
1797358
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/OjfM-hhehtqh1249961.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/OjfM-hhehtqh1249961.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/OjfM-hhehtqh1249961.jpg/w50hdp.jpg
2018年08月03日 08:41
5铜管散热系统,大家也可以黑色的散热片,除了处理器和显卡,也覆盖了周边的元件。
评论
1797359
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/AVjI-hhehtqh1250080.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/AVjI-hhehtqh1250080.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/AVjI-hhehtqh1250080.jpg/w50hdp.jpg
2018年08月03日 08:41
12V的电扇,而且扇片也超薄,能够大大提升散热效率。
评论
1797360
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/dJKJ-fzrwica0048574.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/dJKJ-fzrwica0048574.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/dJKJ-fzrwica0048574.jpg/w50hdp.jpg
2018年08月03日 08:41
四天线设计和RangeBoost专利技术的WiFi方案,比一般双天线提升30%的覆盖率,有效降低延迟减少丢包。而802.11AC Wave 2标准和MU MIMO技术,更可以提供最高1.72Gbps的带宽支持。此外,机身还带有RJ45有线接口,提供更多网络选择。
评论
1797361
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/BAfv-hhehtqh1250316.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/BAfv-hhehtqh1250316.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/BAfv-hhehtqh1250316.jpg/w50hdp.jpg
2018年08月03日 08:41
电池的连接处。这里需要说明的是,我们前面展示的图集并不是按照先后的顺序拆解,最先拆掉的肯定是电池连接。
评论
1797362
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/Zoy4-fzrwica0048577.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/Zoy4-fzrwica0048577.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/Zoy4-fzrwica0048577.jpg/w50hdp.jpg
2018年08月03日 08:41
4心,66Wh电池。游戏本就不要太在意续航时间了。
评论
1797363
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/Wl13-hhehtqh1250312.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/Wl13-hhehtqh1250312.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/Wl13-hhehtqh1250312.jpg/w50hdp.jpg
2018年08月03日 08:41
此外,要想拆掉主板,还要拆掉转轴的一部分,并抬起。
评论
1797364
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/pv7d-hhehtqh1250337.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/pv7d-hhehtqh1250337.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/pv7d-hhehtqh1250337.jpg/w50hdp.jpg
2018年08月03日 08:41
这是完全拆解之后,最下边白色的是海岸灯带。
评论
1797365
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/QGvw-hhehtqh1250342.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/QGvw-hhehtqh1250342.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/QGvw-hhehtqh1250342.jpg/w50hdp.jpg
2018年08月03日 08:41
主板和散热系统。需要说明的是,在整机的外部没有保修贴,但是在拆解散热系统时,就会看到那个黄色的贴纸了,所以拆开看看机器没问题,想要全部拆解,就会失去保修的哦。
评论
1797366
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/2I4u-hhehtqh1250403.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/2I4u-hhehtqh1250403.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/2I4u-hhehtqh1250403.jpg/w50hdp.jpg
2018年08月03日 08:41
主板背面。
评论
1797367
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/MXfn-hhehtqh1250460.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/MXfn-hhehtqh1250460.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/MXfn-hhehtqh1250460.jpg/w50hdp.jpg
2018年08月03日 08:41
风扇,以及机身右侧的出风口。
评论
1797368
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/srgs-hhehtqh1250582.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/srgs-hhehtqh1250582.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/srgs-hhehtqh1250582.jpg/w50hdp.jpg
2018年08月03日 08:41
左侧的接口部分。
评论
1797369
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/CrsU-hhehtqh1250659.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/CrsU-hhehtqh1250659.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/CrsU-hhehtqh1250659.jpg/w50hdp.jpg
2018年08月03日 08:41
主板名称。
评论
1797370
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/rEp8-hhehtqh1250604.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/rEp8-hhehtqh1250604.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/rEp8-hhehtqh1250604.jpg/w50hdp.jpg
2018年08月03日 08:41
拆下散热系统之后,这一幕真是震惊了,大量的导热硅脂和导热胶,周边的元件都被覆盖了。
评论
1797371
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/BOEf-hhehtqh1250670.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/BOEf-hhehtqh1250670.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/BOEf-hhehtqh1250670.jpg/w50hdp.jpg
2018年08月03日 08:41
GTX 1070显卡,8GB的显存。
评论
1797372
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/GWmr-hhehtqh1250760.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/GWmr-hhehtqh1250760.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/GWmr-hhehtqh1250760.jpg/w50hdp.jpg
2018年08月03日 08:41
英特尔第八代酷睿i7-8750H处理器。
评论
1797373
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/LbEi-hhehtqh1250906.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/LbEi-hhehtqh1250906.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/LbEi-hhehtqh1250906.jpg/w50hdp.jpg
2018年08月03日 08:41
看看周边使用的元件。
评论
1797374
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/cKrA-hhehtqh1250804.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/cKrA-hhehtqh1250804.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/cKrA-hhehtqh1250804.jpg/w50hdp.jpg
2018年08月03日 08:41
看看周边使用的元件。
评论
1797375
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/xKLy-fzrwica0048580.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/xKLy-fzrwica0048580.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/xKLy-fzrwica0048580.jpg/w50hdp.jpg
2018年08月03日 08:41
看看周边使用的元件。
评论
1797376
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/BisF-fzrwica0048582.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/BisF-fzrwica0048582.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/BisF-fzrwica0048582.jpg/w50hdp.jpg
2018年08月03日 08:41
全家福。
评论
1797377
好工好料好维修!ROG枪神2笔记本全拆解
http://n.sinaimg.cn/tech/5_img/upload/26c72712/67/w1000h667/20180803/9VCl-hhehtqh1250874.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/9VCl-hhehtqh1250874.jpg/w160h120hdp.jpg
https://k.sinaimg.cn/n/tech/5_ori/upload/26c72712/67/w1000h667/20180803/9VCl-hhehtqh1250874.jpg/w50hdp.jpg
2018年08月03日 08:41
ROG枪神2游戏本的拆解就到这里,首先总体来说比较容易拆解,主要的配件也都能进行更换,所以相对来说较容易维护。此外,在拆解的过程中,也没有遇到比较难搞定的复杂装置,而且布线也都很整齐。印象最深的就是散热系统,做工用料真的很扎实,所以我们不用太担心这款游戏本的散热了
评论
1797378
