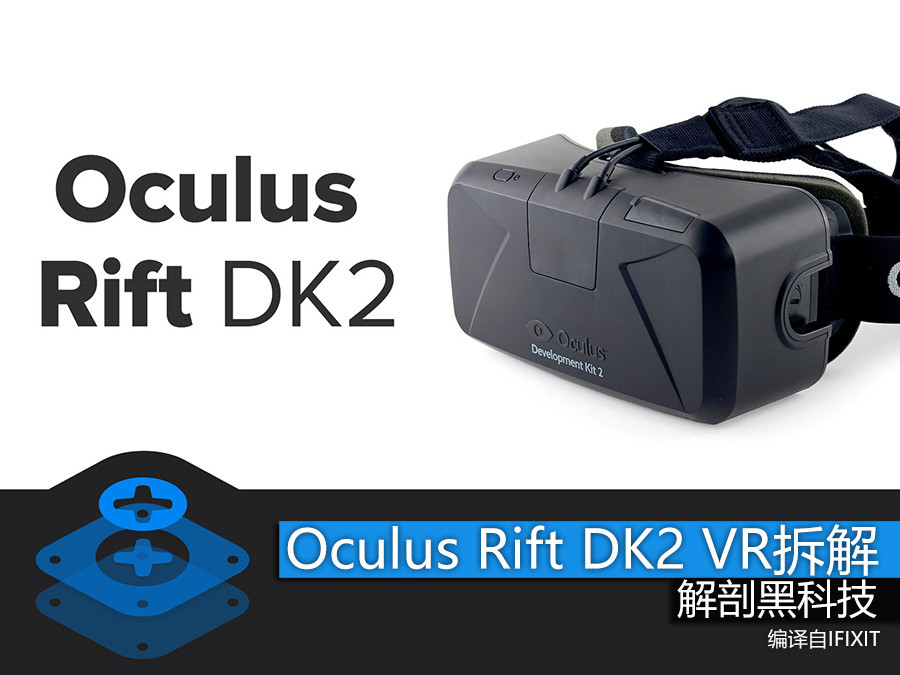

解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341875_731570.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341875_731570.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341875_731570.jpg
2016年03月04日 08:28
VR是英语Virtual Reality的简称，中文译为虚拟现实，现阶段的VR设备可以让人们通过佩戴头盔/眼镜的方式沉浸式的看到现实中不应该出现在身边的景象，多用在游戏/娱乐领域，配合VR视频也能起到足不出户去旅行的作用。
评论
1341875
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341876_634184.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341876_634184.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341876_634184.jpg
2016年03月04日 08:28
参数方面，Oculus Rift DK2拥有100度的FOV（视域范围），配备5.7英寸AMOLED显示屏，单眼分辨率为960×1080，感应器刷新率为1000HZ，延迟在2ms-3ms之间，不算线材重量为453g。
评论
1341876
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341877_565836.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341877_565836.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341877_565836.jpg
2016年03月04日 08:29
Oculus Rift DK2并不是一个独立的设备，其中内置了丰富的配件，包括：头戴显示器一个、2.5mm线缆一根、Mini USB一根、摄像头一个、短焦透镜2个、各个国家不同制式插头4个以及1个带国标插头的电源。
评论
1341877
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341878_517482.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341878_517482.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341878_517482.jpg
2016年03月04日 08:29
设备上的线材是在头后引出的，配有类似编织工艺的外皮，线材末端也有一个线材枢纽，左侧有电源接口和引出的HDMI、USB插头，右侧为2.5mm的同步输出口。
评论
1341878
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341879_817144.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341879_817144.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341879_817144.jpg
2016年03月04日 08:29
将始祖级的任天堂Virtual Boy、Oculus Rift DK2和DK1放到一起比较，就能发现Oculus Rift DK2本身还是比较小巧的，不过它要比DK1重一些，所以重量排名如下：Virtual Boy以896g重量夺得榜首，其次是453g的Oculus Rift DK2，最轻的为仅395g的Oculus Rift DK1。
评论
1341879
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341880_126466.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341880_126466.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341880_126466.jpg
2016年03月04日 08:29
摄像头自带支架，我们可以将它方便的夹在显示器上，在摄像头的右侧也会配有一个2.5mm的同步信号线接口和USB线接口。而在摄像头上面也多了一层玻璃，它其实是一个红外滤片，而这种滤片本身也是很多红外接收设备的标配。
评论
1341880
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341881_209392.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341881_209392.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341881_209392.jpg
2016年03月04日 08:29
当我们打开Oculus Rift DK2的时候，在设备表面会有很多的红外LED发射器，电脑可通过上述说的摄像头对这些红外光进行捕捉，从而定位我们头部所在的位置，并在虚拟世界中模拟出来同样的动作。
评论
1341881
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341882_395256.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341882_395256.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341882_395256.jpg
2016年03月04日 08:29
在设备边角处的橡胶盖下，也隐藏了一个USB端口和一个同步电缆接口。
评论
1341882
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341883_411122.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341883_411122.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341883_411122.jpg
2016年03月04日 08:29
现在终于可以开始拆解了，首先要拆掉的便是可调节的头带眼罩。
评论
1341883
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341884_561584.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341884_561584.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341884_561584.jpg
2016年03月04日 08:29
拆解下来以后，便能看到两个尺寸有所增加的镜片。
评论
1341884
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341885_316889.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341885_316889.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341885_316889.jpg
2016年03月04日 08:29
这两个镜片也是十分好拆下来的，只要扭动并拔出即可。
评论
1341885
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341886_639734.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341886_639734.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341886_639734.jpg
2016年03月04日 08:30
Oculus Rift DK2的镜片本身是不支持调节的，所以在配件中还附带了两个焦距不同的镜片，来适应不同的用户。
评论
1341886
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341887_215100.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341887_215100.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341887_215100.jpg
2016年03月04日 08:30
然后我们开始拆解设备上的线材，用力一推便可将线材盖划出。
评论
1341887
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341888_508593.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341888_508593.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341888_508593.jpg
2016年03月04日 08:30
打开后我们便能看到USB和HDMI线，这时候只要轻轻一拉就能将两颗线拔下来。
评论
1341888
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341889_162436.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341889_162436.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341889_162436.jpg
2016年03月04日 08:30
这颗HDMI线缆接也是较有玄虚的，上面嵌有Spectra7 VR7100芯片，据说这颗芯片能够大幅减少HDMI铜导线的尺寸和重量，最重要的是能够最高支持4K 60p的视频格式，这应该是DK2的线缆相比DK1要细很多的原因。
评论
1341889
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341890_772603.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341890_772603.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341890_772603.jpg
2016年03月04日 08:30
下面开始拆解刚才提到的线材枢纽。
评论
1341890
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341891_650680.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341891_650680.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341891_650680.jpg
2016年03月04日 08:30
线材枢纽内部被红线圈起来的是NCP 374半导体电压保护装置，而黄圈的意思只是为了告诉你另一颗线和线材枢纽本身是分离的，大家可以不用担心进水漏电的问题。
评论
1341891
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341892_162882.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341892_162882.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341892_162882.jpg
2016年03月04日 08:30
拔去橡胶塞，移除螺丝以后便可用四个类似钩子的工具将镜片底座和外壳分离。
评论
1341892
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341893_362889.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341893_362889.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341893_362889.jpg
2016年03月04日 08:30
请拿好手中的汉堡（原文真是这么调皮的写的），现在你看到的便是Oculus Rift DK2中心脏部分所在。
评论
1341893
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341894_228393.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341894_228393.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341894_228393.jpg
2016年03月04日 08:30
外壳内部用黄色排线连接的就是刚刚介绍过的红外发光LED，可通过发光让摄像头定位头部位置。
评论
1341894
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341895_763220.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341895_763220.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341895_763220.jpg
2016年03月04日 08:31
拧下主板上的固定螺丝以后，便可将它拆除下来。
评论
1341895
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341896_632393.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341896_632393.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341896_632393.jpg
2016年03月04日 08:31
现在介绍下芯片主体的一些重要元件：红色为东芝358779XBG HDMI接口电桥；橙色为意法半导体STP16CPC26低电压16位电流汲入型驱动器（Sink Driver）；黄色为意法半导体STM32L100RB超低功耗32位Value Line ARM Cortex-M3 MCU，128Kb闪存，32MHz CPU,LCD,USB。
评论
1341896
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341897_212218.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341897_212218.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341897_212218.jpg
2016年03月04日 08:31
下面可以拆除显示屏了，揭下橡胶以后不用我们说大家就能看到，它们用的显示屏就是GALAXY Note 3的Super AMOLED屏幕面板。
评论
1341897
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341898_749436.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341898_749436.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341898_749436.jpg
2016年03月04日 08:31
不仅如此，就连HOME按键、扬声器开孔、摄像头开孔、光线感应器开孔都全部预留了出来。
评论
1341898
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341899_531809.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341899_531809.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341899_531809.jpg
2016年03月04日 08:31
屏幕背部为Synaptics S5050A 触控芯片。Oculus VR称DK2的屏幕刷新率可达75 Hz， 而这块屏幕默认刷新率为60Hz，由此可见为了降低延迟，Oculus VR已经给这块屏幕超频了。
评论
1341899
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341900_937767.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341900_937767.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341900_937767.jpg
2016年03月04日 08:31
不要以为这就完事了，摄像头我们还没拆呢！用开机片打开摄像头的前面板，拧开里面的螺丝便能够看到摄像头的主板。
评论
1341900
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341901_735718.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341901_735718.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341901_735718.jpg
2016年03月04日 08:31
打开后先轻轻剥离排线，拆除镜头和主板连接的两颗螺丝，CMOS图像传感器便进入我们的视野。
评论
1341901
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341902_401405.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341902_401405.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341902_401405.jpg
2016年03月04日 08:31
反过来看下另一面的元器件，其中包括红色的微芯科技24AA128 I2C CMOS Serial EEPROM；橙色的希华12.0 4C晶振；黄色的S033 HVG 107Y；和青色的钰创科技eSP570摄像控制器。
评论
1341902
解剖黑科技 Oculus Rift DK2 VR眼镜拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2016_09/37825_1341903_186586.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2016_09/37825_1341903_186586.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2016_09/37825_1341903_186586.jpg
2016年03月04日 08:32
电线管理相对之前也有很大改善，而整块三星GALAXY Note 3前面板的加入，也极大的降低了该设备屏幕的维修难度，所以最后对于它的拆解难度IFIXIT给出了9分（满分10分，分数越高越容易拆解），属于十分容易拆解的产品。
