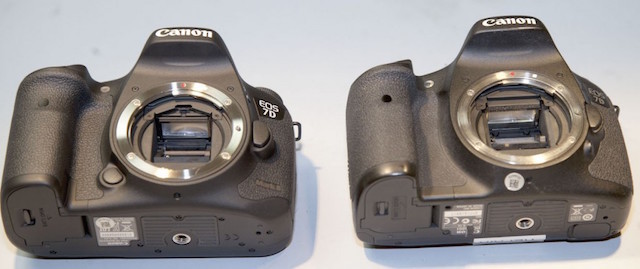

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129145_155073.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129145_155073.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129145_155073.jpg; 2014年11月05日 08:59; 评论; 1129145

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129144_607431.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129144_607431.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129144_607431.jpg; 2014年11月05日 08:59; 上为7D2，下面的是7D。可以看出7D2在主板与背盖之间用黑色薄膜做了一层绝缘隔断; 评论; 1129144

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129149_718444.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129149_718444.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129149_718444.jpg; 2014年11月05日 09:02; 依然还是两台相机的对比，7D2在背盖与机身框架接缝处都做了密封处理（红色箭头）; 评论; 1129149

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129146_321682.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129146_321682.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129146_321682.jpg; 2014年11月05日 08:59; 外部接口保护盖对比; 评论; 1129146

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129150_371552.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129150_371552.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129150_371552.jpg; 2014年11月05日 09:02; 仔细检查可以看出，7D2接口保护盖也加入了软橡胶密封处理; 评论; 1129150

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129148_249601.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129148_249601.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129148_249601.jpg; 2014年11月05日 09:00; 不但是接缝处，但凡可以拆卸的机身部位佳能也都加入了密封胶条处理（红、绿箭头所指）; 评论; 1129148

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129147_331190.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129147_331190.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129147_331190.jpg; 2014年11月05日 09:00; 取景器最易渗水、进灰，佳能做了双重密封处理，除了机身背盖有一处，机身一侧也有; 评论; 1129147

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129151_644966.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129151_644966.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129151_644966.jpg; 2014年11月05日 09:03; 7D主板; 评论; 1129151

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129154_950892.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129154_950892.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129154_950892.jpg; 2014年11月05日 09:03; 7D2主板是一整块，CMOS藏在主板下面，而7D主板则呈现“凹”字形，中间预留给传感器。; 评论; 1129154

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129152_851611.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129152_851611.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129152_851611.jpg; 2014年11月05日 09:03; 清理主板表面的软排线，在黄色胶带背后就是主板的固定螺丝; 评论; 1129152

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129156_714514.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129156_714514.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129156_714514.jpg; 2014年11月05日 09:03; 这里有处很巧妙的设计，主板与相机之间有一个定位滑扣，7D也有，7D2做了进一步强化; 评论; 1129156

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129153_715848.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129153_715848.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129153_715848.jpg; 2014年11月05日 09:03; 外部接口附近有一层金属板保护; 评论; 1129153

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129155_164358.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129155_164358.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129155_164358.jpg; 2014年11月05日 09:03; 移走主板露出核心部分，这里主要了解卡槽总成，因为CF卡槽经常会出现歪针、断针的问题，提前预览可以为后续维修提供一些思路。; 评论; 1129155

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129162_948624.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129162_948624.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129162_948624.jpg; 2014年11月05日 09:05; 大到底盖、顶盖，小到手柄螺丝、屈光调节旋钮、三脚架孔，佳能7D II都做了密封处理。; 评论; 1129162

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129158_600000.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129158_600000.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129158_600000.jpg; 2014年11月05日 09:05; 评论; 1129158

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129160_149409.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129160_149409.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129160_149409.jpg; 2014年11月05日 09:05; 评论; 1129160

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129157_685556.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129157_685556.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129157_685556.jpg; 2014年11月05日 09:05; 评论; 1129157

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129159_252451.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129159_252451.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129159_252451.jpg; 2014年11月05日 09:05; 评论; 1129159

佳能7D Mark II拆解密封性改进明显: http://www.sinaimg.cn/dy/slidenews/5_img/2014_45/20550_1129161_970952.jpg; http://www.sinaimg.cn/dy/slidenews/5_t160/2014_45/20550_1129161_970952.jpg; http://www.sinaimg.cn/dy/slidenews/5_t50/2014_45/20550_1129161_970952.jpg; 2014年11月05日 09:05; 评论; 1129161
