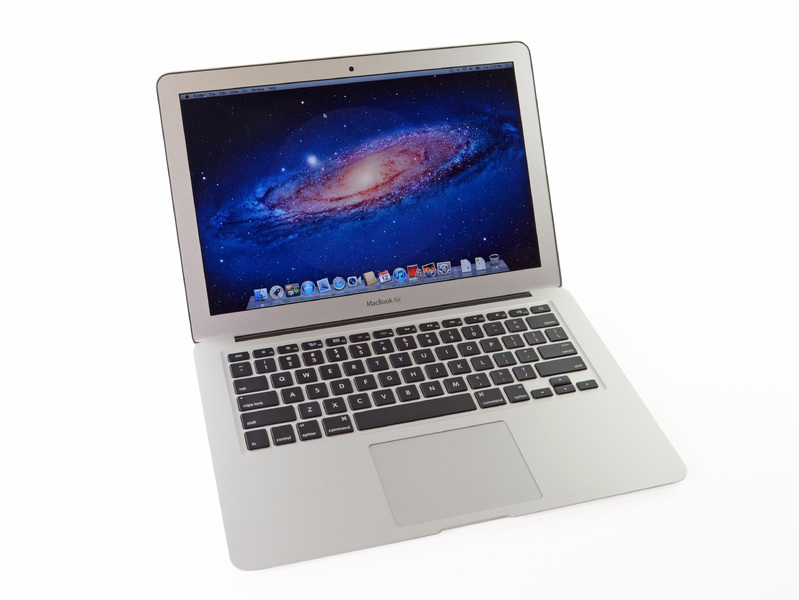

苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564031_616523.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564031_616523.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564031_616523.jpg
2012年06月13日 16:44
苹果WWDC2012全球开发者大会上,新款MacBook Air登场,并宣布从即日起开始出货。除了已知的规格配置升级之外,让我们一起来了解一下新MacBook Air的内部。
评论
564031
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564032_925495.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564032_925495.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564032_925495.jpg
2012年06月13日 16:44
苹果WWDC2012全球开发者大会上,新款MacBook Air登场,并宣布从即日起开始出货。除了已知的规格配置升级之外,让我们一起来了解一下新MacBook Air的内部。
评论
564032
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564033_712338.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564033_712338.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564033_712338.jpg
2012年06月13日 16:44
机身左侧音频接口旁边就是新的MagSafe 2接口和其中1个USB 3.0接口
评论
564033
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564034_908017.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564034_908017.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564034_908017.jpg
2012年06月13日 16:44
机身右侧我们看到了SD读卡器以及另一个USB 3.0接口。当然,还有苹果和Intel的结晶:Thunderbolt接口。
评论
564034
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564035_693742.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564035_693742.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564035_693742.jpg
2012年06月13日 16:44
即便新款MackBook Air相对老款的革新算不上大,但苹果依然给了它一个新的产品型号:A1466(老款为A1369)。
评论
564035
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564036_723085.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564036_723085.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564036_723085.jpg
2012年06月13日 16:44
全新的MagSafe 2接口(下)同样为5pin,但比前辈更宽更薄。看来Air的工业设计已经达到相当高的水准,厚度只受限于接口的尺寸了。
评论
564036
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564037_719596.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564037_719596.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564037_719596.jpg
2012年06月13日 16:44
对于新款MacBook Air来说,MagSafe 2接口是最重要的升级之一,在同门的MacBook Pro Retina身上也会看到。
评论
564037
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564038_145636.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564038_145636.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564038_145636.jpg
2012年06月13日 16:44
虽然新款Air配备了苹果专利不知尺寸的Pentalobe防撬螺丝,但是在专业的工具面前都是浮云。
评论
564038
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564039_920784.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564039_920784.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564039_920784.jpg
2012年06月13日 16:45
苹果WWDC2012全球开发者大会上,新款MacBook Air登场,并宣布从即日起开始出货。除了已知的规格配置升级之外,让我们一起来了解一下新MacBook Air的内部。
评论
564039
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564040_720289.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564040_720289.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564040_720289.jpg
2012年06月13日 16:45
苹果WWDC2012全球开发者大会上,新款MacBook Air登场,并宣布从即日起开始出货。除了已知的规格配置升级之外,让我们一起来了解一下新MacBook Air的内部。
评论
564040
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564041_940244.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564041_940244.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564041_940244.jpg
2012年06月13日 16:45
拿掉这些防撬螺丝后卸开后盖之后,内部结构就一览无余了。
评论
564041
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564042_613084.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564042_613084.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564042_613084.jpg
2012年06月13日 16:45
苹果WWDC2012全球开发者大会上,新款MacBook Air登场,并宣布从即日起开始出货。除了已知的规格配置升级之外,让我们一起来了解一下新MacBook Air的内部。
评论
564042
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564043_628170.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564043_628170.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564043_628170.jpg
2012年06月13日 16:45
内部空间主要被电池占据。整体布局方面和老款Air基本一致,一些小布局进行了调整。
评论
564043
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564044_516827.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564044_516827.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564044_516827.jpg
2012年06月13日 16:45
拧下一些T5型号的螺丝以及连接线就能顺利拆卸掉电池了。
评论
564044
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564045_203906.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564045_203906.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564045_203906.jpg
2012年06月13日 16:45
拧下一些T5型号的螺丝以及连接线就能顺利拆卸掉电池了。
评论
564045
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564046_581313.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564046_581313.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564046_581313.jpg
2012年06月13日 16:45
这块电池和老款Air配备的电池没什么区别,所以新款Air和前辈一样能够续航7个小时也就顺理成章了。
评论
564046
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564047_533148.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564047_533148.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564047_533148.jpg
2012年06月13日 16:45
新款Air配备的128GB SSD和老款相比在闪存设计方式上有些区别,应该是全新设计的产品。这款SSD采用SandForce主控,只不过贴上了东芝的牌。
评论
564047
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564048_994315.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564048_994315.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564048_994315.jpg
2012年06月13日 16:45
新款Air配备的128GB SSD和老款相比在闪存设计方式上有些区别,应该是全新设计的产品。这款SSD采用SandForce主控,只不过贴上了东芝的牌。
评论
564048
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564049_348065.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564049_348065.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564049_348065.jpg
2012年06月13日 16:45
新款Air配备的128GB SSD和老款相比在闪存设计方式上有些区别,应该是全新设计的产品。这款SSD采用SandForce主控,只不过贴上了东芝的牌。
评论
564049
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564050_753333.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564050_753333.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564050_753333.jpg
2012年06月13日 16:45
博通BCM 943224无线通信模块
评论
564050
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564051_583193.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564051_583193.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564051_583193.jpg
2012年06月13日 16:45
新款Air采用的博通BCM 943224无线通信模块和也老款Air的看起来一样,只是芯片上的文字方向发生了改变。
评论
564051
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564052_545018.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564052_545018.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564052_545018.jpg
2012年06月13日 16:45
红色区:博通BCM4322 Intensi-fi单芯片802.11n Wi-Fi收发器。橙色区:单芯片蓝牙4.0处理器,支持BLE(Bluetooth Low Energy)低功耗技术。黄色区:Murata天线开关模块。
评论
564052
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564053_179183.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564053_179183.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564053_179183.jpg
2012年06月13日 16:45
看完无线通信模块,再来看看扬声器。这款立体声扬声器在老款Air上也能看到,对于一款出色的笔记本来说,音频表现也是重要一点。
评论
564053
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564054_376911.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564054_376911.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564054_376911.jpg
2012年06月13日 16:45
看完无线通信模块,再来看看扬声器。这款立体声扬声器在老款Air上也能看到,对于一款出色的笔记本来说,音频表现也是重要一点。
评论
564054
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564055_838884.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564055_838884.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564055_838884.jpg
2012年06月13日 16:45
专用的Spudger工具才能拆下来扬声器。
评论
564055
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564056_374566.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564056_374566.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564056_374566.jpg
2012年06月13日 16:45
拧下一些梅花螺丝就能拿掉右上角“孤零零的”风扇了,按照以往的经验,这是一款“不对称”的风扇,看来的确如此。
评论
564056
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564057_987993.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564057_987993.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564057_987993.jpg
2012年06月13日 16:45
Air如此轻薄,所以风扇必定有限。风扇扇叶之间的间距最大约3.6mm,最小只有2.8mm。至于为何做成这种“不对称”的形状,简单说就是减小噪音。
评论
564057
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564058_941992.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564058_941992.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564058_941992.jpg
2012年06月13日 16:45
下面就是机身左侧的I/O板了,在MagSafe 2和USB 3.0接口旁边,就是标准的3.5mm耳机接口。
评论
564058
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564059_487366.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564059_487366.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564059_487366.jpg
2012年06月13日 16:45
下面就是机身左侧的I/O板了,在MagSafe 2和USB 3.0接口旁边,就是标准的3.5mm耳机接口。
评论
564059
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564060_545403.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564060_545403.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564060_545403.jpg
2012年06月13日 16:46
在WWDC上,除了新款MacBook的发布,还迎来了OSX Mountain Lion和iOS 6.0。我们知道的是,前者也将加入语音功能,而上面这个麦克风就是为此服务的。
评论
564060
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564061_223678.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564061_223678.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564061_223678.jpg
2012年06月13日 16:46
在WWDC上,除了新款MacBook的发布,还迎来了OSX Mountain Lion和iOS 6.0。我们知道的是,前者也将加入语音功能,而上面这个麦克风就是为此服务的。
评论
564061
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564062_194021.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564062_194021.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564062_194021.jpg
2012年06月13日 16:46
拿掉散热器之后就能看到主板的真面目,虽然新Air更新了CPU,但散热并未发生改变。很难想象在如此小巧的散热片下,是一颗可睿频至2.8GHz的CPU。当然,22nm工艺功不可没。
评论
564062
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564063_577386.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564063_577386.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564063_577386.jpg
2012年06月13日 16:46
拿掉散热器之后就能看到主板的真面目,虽然新Air更新了CPU,但散热并未发生改变。很难想象在如此小巧的散热片下,是一颗可睿频至2.8GHz的CPU。当然,22nm工艺功不可没。
评论
564063
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564064_201628.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564064_201628.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564064_201628.jpg
2012年06月13日 16:46
拿掉散热器之后就能看到主板的真面目,虽然新Air更新了CPU,但散热并未发生改变。很难想象在如此小巧的散热片下,是一颗可睿频至2.8GHz的CPU。当然,22nm工艺功不可没。
评论
564064
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564065_836785.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564065_836785.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564065_836785.jpg
2012年06月13日 16:46
主板正面:红色是Intel Core i5-3527U,集成HD 4000显卡。黄色区:Intel DSL3510L Thunderbolt控制器。绿色区:德州仪器TPS2561双频电源开关。
评论
564065
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564066_295209.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564066_295209.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564066_295209.jpg
2012年06月13日 16:46
主板背面:红色区域是USB控制器。橙色区:海力士DDR3L低电压内存。粉色区:德仪Stellaris LM4FS1AH微控制器。蓝色区:串行闪存。紫色区:德州仪器TPS51980同步降压控制器。
评论
564066
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564067_948328.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564067_948328.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564067_948328.jpg
2012年06月13日 16:46
新款Air触摸板和前代一样非常容易拆卸,如果你的触摸板出了问题,更换起来也不是什么难事儿。
评论
564067
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564068_915244.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564068_915244.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564068_915244.jpg
2012年06月13日 16:46
触摸板上的芯片:红色是超捷半导体25VF020,橙色是塞普拉斯CY8C24794微控制器,黄色是博通BCM5976A0KU826。
评论
564068
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564069_373836.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564069_373836.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564069_373836.jpg
2012年06月13日 16:46
对于笔记本来说,显示屏是少数不可移动的组件之一,尤其是对MacBook Air来说,所以用于固定屏幕的6颗T9螺丝相当难以拧下来。
评论
564069
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564070_992537.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564070_992537.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564070_992537.jpg
2012年06月13日 16:46
为了尽可能的减轻新款Air的重量,屏幕并未像MackBook Pro一样增加玻璃保护挡板,这也是为何采用铝边框的原因。
评论
564070
苹果2012款MacBook Air详尽拆解
http://www.sinaimg.cn/dy/slidenews/5_img/2012_24/32108_564071_154736.jpg
http://www.sinaimg.cn/dy/slidenews/5_t160/2012_24/32108_564071_154736.jpg
http://www.sinaimg.cn/dy/slidenews/5_t50/2012_24/32108_564071_154736.jpg
2012年06月13日 16:46
拆解全家福。
评论
564071
